進入21世紀以來，空氣污染日益嚴重，特別是近年來，空氣污染帶來的各種疾病層出不窮，使人們對空氣質量的要求也越來越高。隨著人民生活提高，對健康意識不斷提高，各種針對空氣氣體檢測的產品也越來越多，像空氣凈化器、新風系統（新風機）、帶凈化功能的空調、空氣品質檢測儀等。
此類消費類電子都會用到傳感器模塊，用來實時監測并顯示室內溫度、濕度、CO2濃度、PM2.5質量濃度等四項空氣指標，由于該模塊大都采用電池供電，對mcu、傳感器模塊的功耗都有特殊要求?，F(xiàn)給大家推薦一款低功耗mcu產品，可應用于此類傳感器模塊上。
基于瑞納捷RJM8I151S的傳感器模塊板方案原理
傳感器模塊
傳輸器件：此部分負責鏈接手機，電腦等終端產品的鏈接。
采集器件：包括溫濕度，CO2濃度、PM2.5檢測模塊，負責采集空氣中相關氣體濃度，并通過數模轉化把信息反饋到主控端。
顯示器件：主要是斷碼頻顯示氣體名稱、濃度、單位、量程等。
控制模塊：低功耗MCU，主要負責處理傳感器收集的信號，得到相關計算值并通過傳輸模塊把計算值反饋到顯示端。

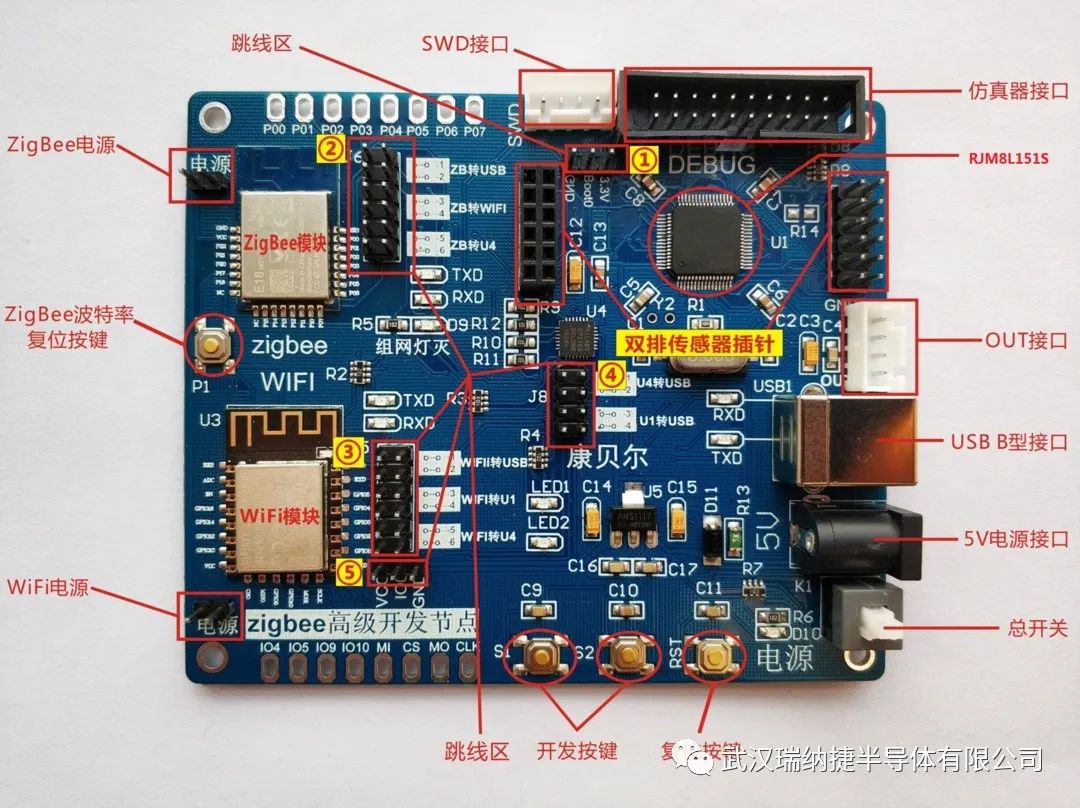

基于瑞納捷RJM8I151S的傳感器模塊板應用案例
瑞納捷RJM8I151S的傳感器模塊板應
瑞納捷RJML151S產品介紹
武漢瑞納捷RJM8L151S針對低功耗應用場景推出的一款超低功耗mcu芯片,內置硬件真隨機數發生器，集成12位高精度逐次逼近型ADC，功能上兼容ST8L151、ST8L051系列，片內資源較為豐富， 在模塊控制方案應用場景中能為客戶提供更好的選擇。
■高性能8位80C51內核
系統時鐘主頻最高為16MHZ,可進行1/2/4/32 分頻，系統默認為二分頻8M，支持30路中斷源；
■大容量存儲器
SRAM: 最大達8KB，F(xiàn)LASH存儲器:最大達 64KB；
■超低功耗特性（5種模式）
1.HALT(0.65UA),
2.ACTIVE_WAIT(72uA@32.768KHz)
3.LOW_POWER_WAIT（72uA@32KHz）
4.LOW_POWER_RUN（85uA@32KHz）
5.WAIT（0.4mA@16MHz） 正常工作功耗：<4mA
■真隨機數一路真隨機數發生器；
■時鐘管理
多路振蕩源：32MHz高速RC振蕩器， 32KHz低速RC振蕩器，外部16M無源晶振，支持外部32K (32.768Kh)無源晶振；
■定時器
5個獨立的16位通用定時器，1個16位看門狗定時計數器，1個 16 位低功耗定時器 ，支持中斷/復位模式；
■外圍接口
12位7通道分時AD采樣，1MSPS采樣率， 4路UART接口，2路IC主從機接口， 4路SPI主從接口，5組GPIO(共40個，包括復用)，支持邊沿/電平中斷；
■調試模式
兩線調試接口 RJSWD
■電氣參數
工作電壓: 2V-5V，工作溫度: -40-85℃;
■多種工作模式
Deep seep模式
Halt模式
Active Halt模式
Low Power Wait模式
Low Power Run模式
